Les Antennes des FH du Réseau Téléphonique
(Liaisons à Grande Distance)

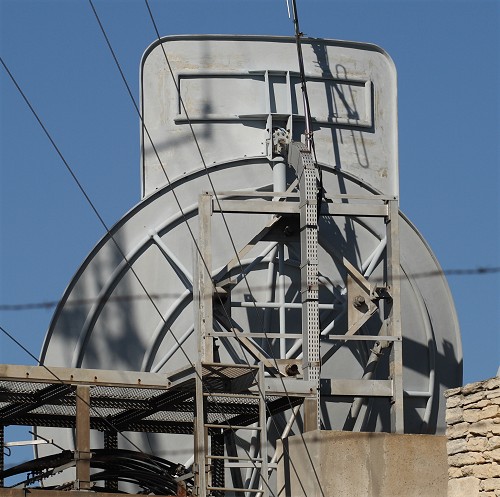

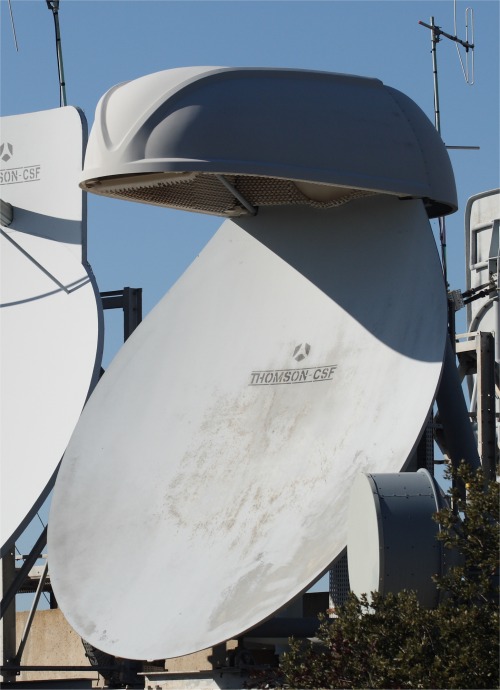

Antenne Multibande CM 4671

Cette antenne est de type Cassegrain offset multi-réflecteurs en zone de Rayleigh. Voici ses caractéristiques :
  • Bandes de fréquence : 4 GHz / 6 GHz / 6,5 GHz / 11 GHz
  • Gain : De 42 à 46 dB (selon la bande)
  • Polarisation : H et V
  • Dimensions (H x L x P) : 5,1 x 4 x 4 m
  • Poids : 2200 kg
  • Tenue au vent = 240 km/h
  • Début de mise en service : 1976
  • Fabricant : THOMSON-CSF
L'antenne CM 4671 permettait de densifier le réseau sans risque de brouillage entre faisceaux grâce à son excellent diagramme de rayonnement : en effet ses dimensions importantes assuraient un gain élevé, et sa casquette équipée de matériau absorbant supprimait les rayonnements parasites en coiffant le cornet et les sub-réflecteurs.

Le mutiplexage des 4 bandes était fait au niveau de l’antenne elle-même, ce qui demandait d’amener un guide d’onde par bande et par polarisation (soit un total de huit guides dans la configuration la plus complète).

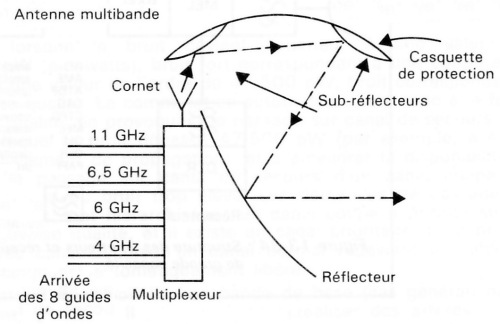

Schéma de principe de l'antenne CM 4671 :

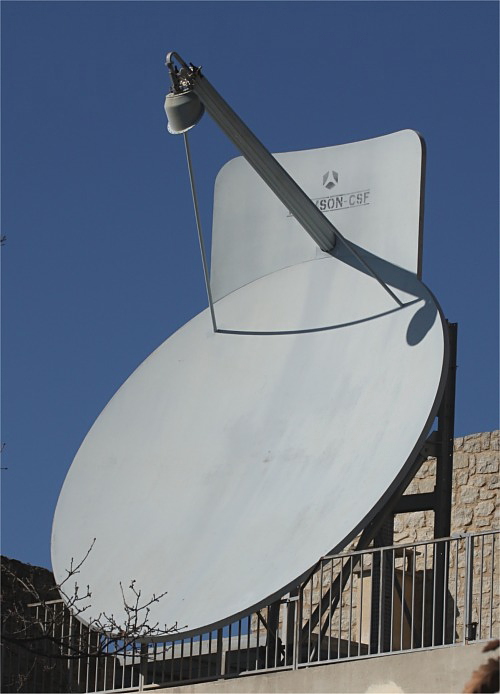

Antenne Bibande FHA 067

Cette antenne est à réflecteur parabolique offset. Voici ses caractéristiques :
  • Bandes de fréquence : 6 GHz et 6,5 GHz
  • Gain : ???
  • Polarisation : H et V
  • Dimensions (H x L x P) : 5,4 x 4,05 x 2,8 m
  • Poids : 870 kg
  • Tenue au vent = 180 km/h
  • Début de mise en service : 1978 ???
  • Fabricant : THOMSON-CSF
Comme pour la CM 4671, les dimensions importantes de l'antenne FHA 067 la rendait particulièrement adaptée aux réseaux à forte densité radioélectrique.

Le multiplexage entre les canaux des deux bandes se faisait dans la salle des équipements : il n'y avait donc que deux guides d'onde par antenne, correspondant chacun à une polarisation et communs aux deux bandes.

Il faut noter que l'antenne FHA 067 n'était capable de transmettre que la moitié de chacune des bandes 6 et 6,5 GHz.


Schéma de principe de l'antenne FHA 067 :

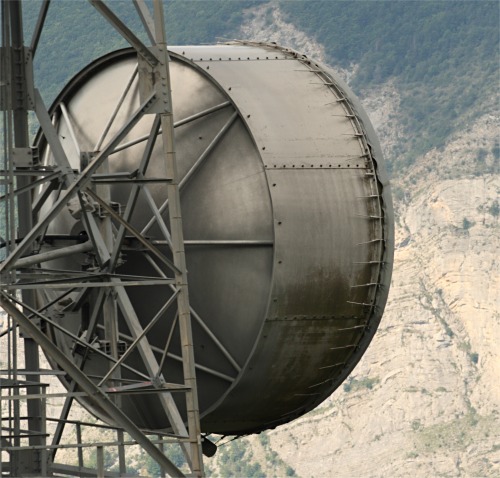

Antenne avec Couronne Absorbante


Cette antenne est à réflecteur parabolique de révolution, associé à une couronne absorbante. Voici ses caractéristiques :
  • Bandes de fréquence : 6 GHz et 6,5 GHz
  • Gain : ???
  • Polarisation : H et V
  • Diamètre : 4 m
  • Poids : ???
  • Tenue au vent = ???
  • Début de mise en service : 197x ???
  • Fabricant : CGTI (Trignac)
Le réflecteur parabolique est prolongé par une couronne (ou jupe) métallique dont l'intérieur est recouvert d'absorbant hyperfréquence : cela permet d'améliorer le diagramme de l'antenne en réduisant les rayonnements parasites.

La couronne est fermée par une toile souple en hypalon néoprène : ce radôme assure la protection contre les agents atmosphériques (pluie, givre, etc). En outre, l'ouverture de la couronne est inclinée par rapport à l'horizontale, de façon à réduire la réflexion électromagnétique sur cette toile de protection.

Dans la partie basse de l'antenne, un évent permet l'équilibrage des pressions interne et externe, et l'évacuation d'éventuelles eaux de condensation. Cet évent est grillagé pour empêcher le nichage des oiseaux à l'intérieur de l'antenne.

Comme pour l'antenne FHA 067, le multiplexage entre les canaux des deux bandes se fait dans la salle des équipements : il n'y a donc que deux guides d'onde, correspondant chacun à une polarisation et communs aux deux bandes.

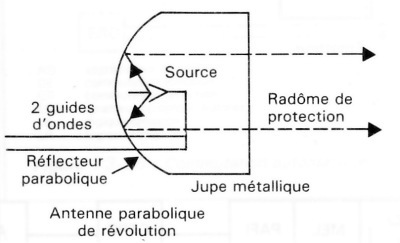

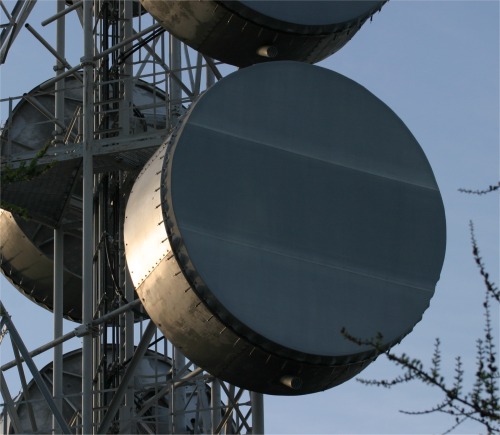

Schéma de principe de l'antenne avec couronne absorbante :

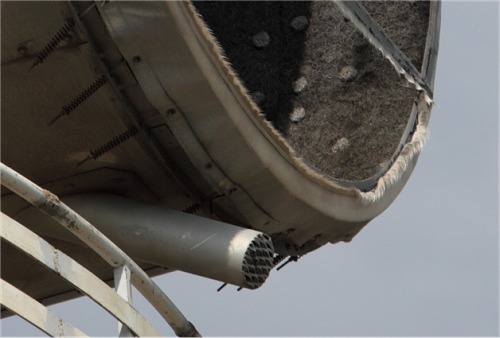

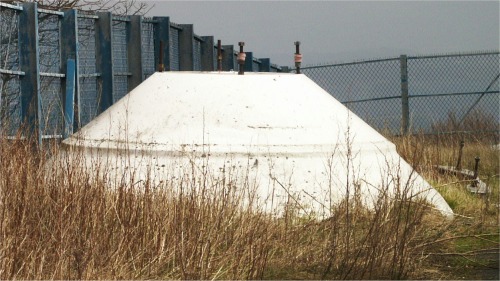

Remarque : La troisième photo ci-contre montre l'évent grillagé ainsi que le matériau absorbant à l'intérieur de la couronne.

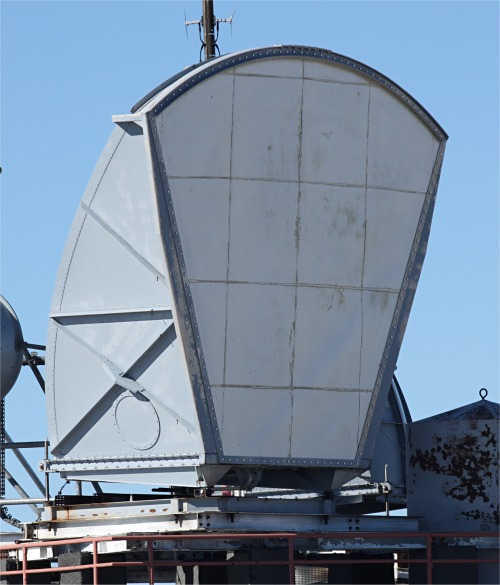

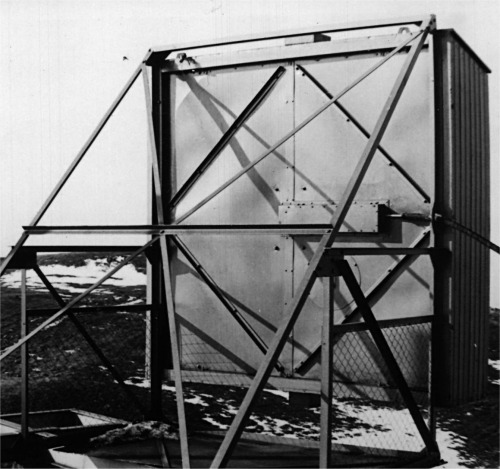

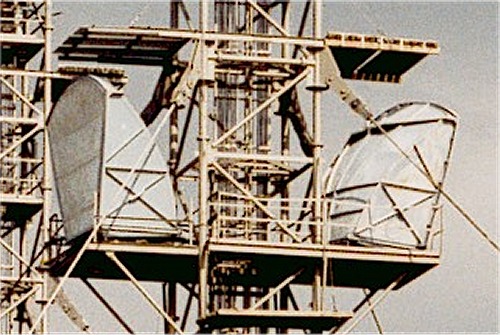

Antenne "Coquille" Telefunken


Les caractéristiques de l'antenne "Coquille" sont les suivantes :
  • Bandes de fréquence : 6 GHz
  • Gain : 45 dB ???
  • Polarisation : H et V
  • Hauteur : 4 m ???
  • Poids : ???
  • Tenue au vent = ???
  • Début de mise en service : 197x ???
  • Fabricant : Telefunken
Cette antenne est à réflecteur parabolique offset comme l'antenne FHA 067, mais avec les différences suivantes :
  • La portion de paraboloïde assurant la réflexion a une forme de trapèze, plutôt que celle d'un disque
  • Les faces latérales sont fermées par des plaques métalliques
  • Un radôme en toile bouche l'entrée.
Les faces internes des deux plaques latérales sont recouvertes de matériau absorbant hyperfréquence, de façon à atténuer le rayonnement direct de la source primaire, non intercepté par le réflecteur parabolique. C'est un point commun avec l'antenne avec couronne absorbante.

Le terme "coquille", ou "shell antenna" en anglais, provient de la forme trapézoïdale du réflecteur.

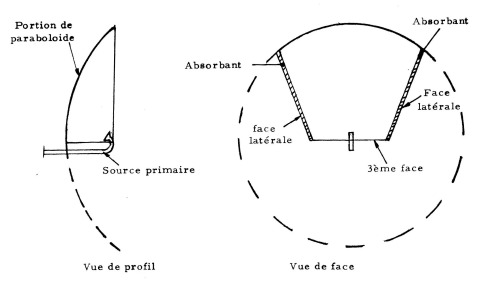

Schéma de principe de l'antenne "Coquille" :



L'antenne "Coquille" a surtout été utilisée dans les stations de haute altitude avec des conditions climatiques extrêmes : Mt-Aigoual, Ventoux, Puy-de-Dôme, etc.



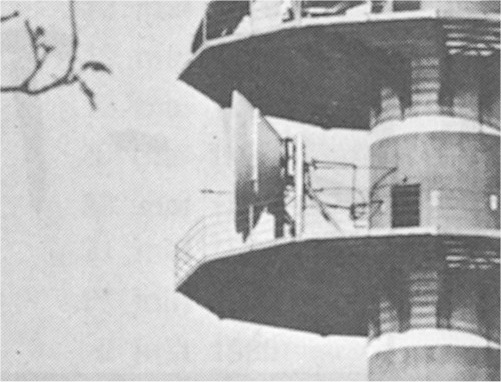

Antenne à Optique Cassegrain
et Réflecteur de Révolution
(Comelit)


A compléter


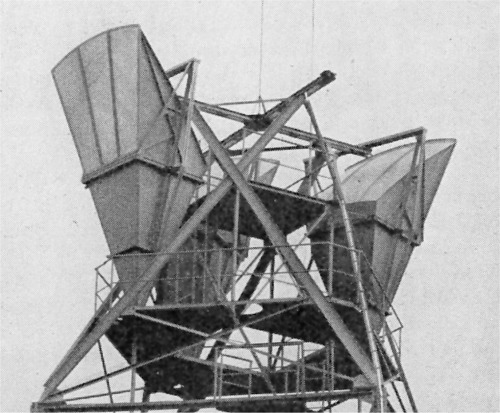

Antenne Cornet-Réflecteur
(Système GDH 103)


A compléter


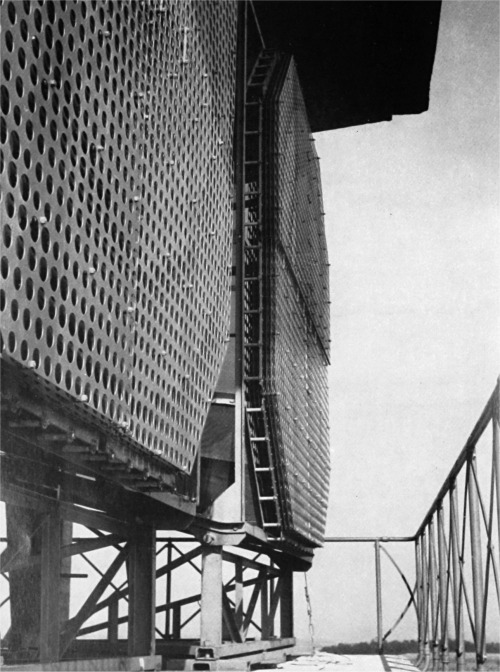

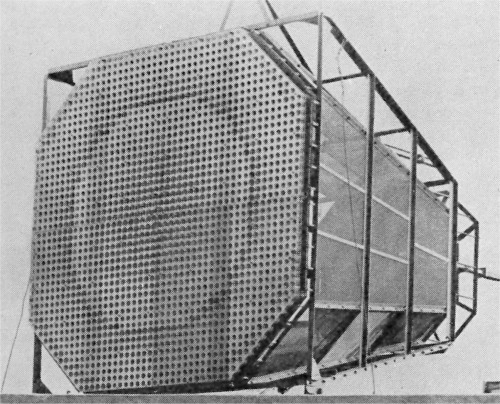

Antenne à Lentille Electromagnétique
(Système GDH 101)


A compléter


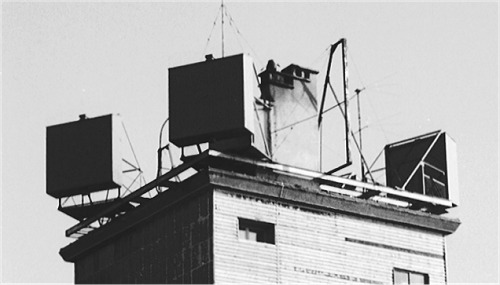

Antenne à Rideaux de Doublets et Réflecteur
(Chireix-Mesny)


A compléter
